空氣過濾器分類（圖文詳解）

1．定義

空氣過濾器：通過多孔過濾材料(如金屬網、泡沫塑料、無紡布、纖維等)的作用從氣固兩相流中捕集粉塵，并使氣體得以?xún)艋脑O備。

2．作用

它把含塵量低(每立方米空氣中含零點幾至幾毫克)的空氣凈化處理后送入室內，以保證潔凈房間的工藝要求和一般空調房間內的空氣品質良好。

3．空氣過濾器濾層的捕集機理

有慣性碰撞、接觸阻留、擴散、靜電等。

可能是由其中一種或某幾種除塵機理的作用。

主要由塵粒的塵徑、密度、纖維的直徑、纖維層的填充率以及氣流速度等條件決定的。

4．空氣過濾器

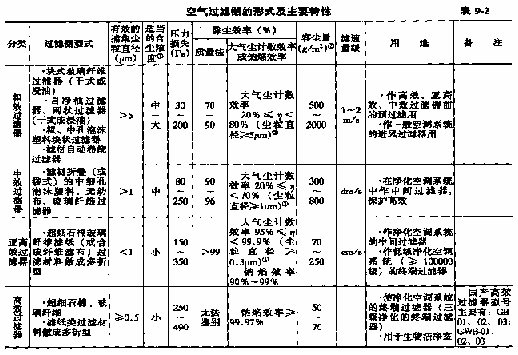

目前常用空氣過濾器的種類、形式及主要特性，見表9-2。

4.1粗效過濾器

   1．常用粗效過濾器

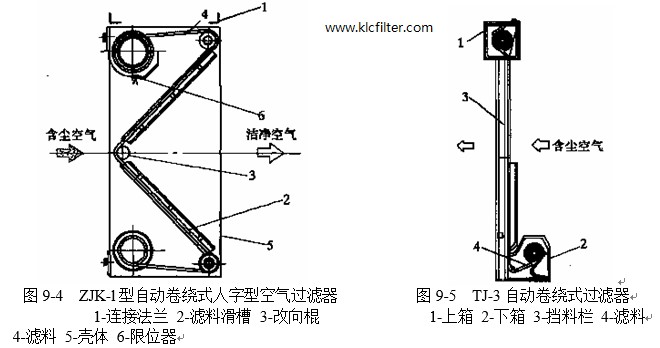

⑴ZJK-l型自動卷繞式人字形空氣過濾器(圖9-4)

圖9-4 ZJK-l型自動卷繞式人字型空氣過濾器         圖9-5 TJ-3自動卷繞式過濾器

          1-連接法蘭2-濾料滑槽3-改向棍             1-上箱2-下箱3-擋料欄4-濾料

                 4-濾料5-殼體6-限位器

⑵TJ-3型自動卷繞式(平板形)空氣過濾器(圖9-5)

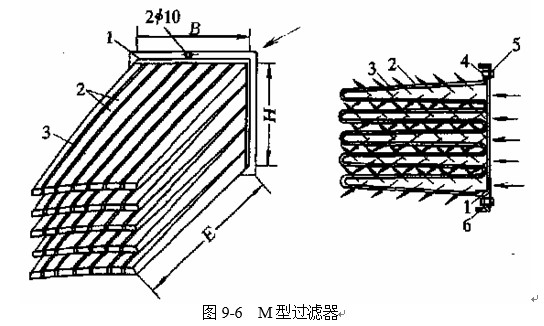

⑶M型過濾器(圖9-6)

圖9-6 M型過濾器

⑷YB型玻璃纖維過濾器、YP型泡沫塑料過濾器(圖9-7)

⑸CW型(袋式或板式)過濾器

圖9-7 YB、YP型過濾器

2．結構形式

板式、折疊式、袋式和卷繞式。

3．濾料

粗效過濾器濾料一般為無紡布。還有金屬絲網，玻璃絲(直徑約為20mm)、粗孔聚氨酯泡沫塑料。

為了提高效率和防止金屬腐蝕，金屬網、玻璃絲等材料制成的過濾器通常浸油使用。

4．粗效過濾器設計與安裝

⑴為了延長更換周期，常按小于額定風量選用。

⑵為減少占地和提高除塵效率，可按“人”字形排列或傾斜安裝。

   5．粗效過濾器的特性

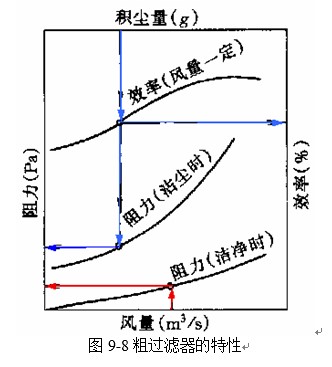

由于粗效過濾器主要利用其慣性效應，因此濾料風速可以稍大，一般可取1-2m/s。圖9-8為粗效過濾器的綜合特性曲線。

圖9-8粗過濾器的特性

由圖可見：

   (1)粗效過濾器的初阻力隨風速的增加而增加。

(2)在風量一定條件下，粗效過濾器的除塵效率和阻力，隨著積塵量的增加而增加的。

4.2 中效過濾器

   1．常用中效過濾器

M-I、H、IV型泡沫塑料過濾器、YB型玻璃纖維過濾器和YZG型無紡布過濾器等。

⑴M型和YB型過濾器

一般均制成抽屜式或袋式(參見圖9-6和圖9-7)。

⑵YZG型過濾器

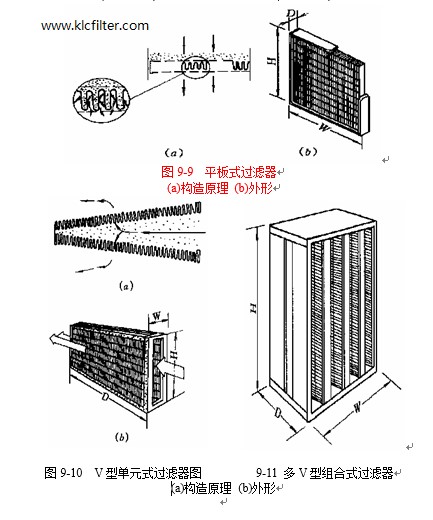

平板型(圖9-9)、V型單元式(圖9-10)和多V型組合式(圖9-11)。

圖9-9 平板式過濾器

(a)構造原理外形

圖9-10 V型單元式過濾器圖        9-11多V型組合式過濾器

(a)構造原理外形

2．特點

濾料面積與過濾器通風面積比較大。

3．濾料

主要有：玻璃纖維(纖維直徑約10μm左右)，中細孔聚乙烯泡沫塑料和由滌綸、丙綸、睛綸等原料制成的合成纖維氈(俗稱無紡布)。

4．過濾速度與過濾效率

濾速一般在0.2-1.Om/s。由于濾料厚度和速度不同，包括很大的效率范圍。

4.3高效過濾器

   1.常用高效過濾器

GB型(有隔板、折疊式)和GWB型(無隔板、折疊式)。圖9-12給出GB型高效過濾器。

圖9-12 GB型高效過濾器

1-濾紙2-分隔板3-外殼

2．濾料

濾料為超細玻璃纖維濾紙，孔隙非常小。

3．特點

⑴采用很低的濾速(以cm/s計)，以增強對小塵粒的篩濾作用和擴散作用，具有很高的過濾效率；

⑵低濾速，過濾器阻力降低（一般初阻力為200-250Pa）。

   ⑶低濾速，需將濾紙多次折疊，使其過濾面積為迎風面積的50-60倍。折疊后的濾紙間通道用波紋分隔片隔開(見圖9-12)。

   此外，還有一種濾芯結構無分隔板的高效過濾器。

   GB型高效過濾器的技術性能見表9-3。

GB型系列高效過濾器技術性能表         表9-3
